2015/7/1
国内初※1!2種類の焼入れで「硬さ」を追求した新発想のセルフタッピンねじを発売
~先端局部焼入れを行う『CORFLEX®-I(コアフレックス-I™)熱処理』を採用し、鋼板へのセルフタッピングに対応~
※1:当社調べ
■はじめに
日東精工株式会社(代表取締役社長:材木正己、本社:京都府綾部市井倉町梅ヶ畑20、東証1部上場
URL:https://www.nittoseiko.co.jp/)は、コンチファスナーAG社のライセンス『CORFLEX®-I(コアフレックス-I™) 熱処理』の採用
で、締結部は調質硬度特性を持ち鋼板などに対しセルフタッピングが可能なねじの量産化に成功いたしました。
本品は2015年12月から本格的に販売をいたします。
■ 製品開発背景 - 鋼板へのセルフタッピングの課題を解決すつために -
鋼板へ使用するセルフタッピンねじには、一般的なボルトに施されている調質焼入れではなく、浸炭焼入れが施されています。
これは調質焼入れでは、ねじ山の硬度が確保できないためであり、表面硬度を高くできる浸炭焼入れの優位性によるものです。
しかし、高い軸力が求められる鋼板への締結に浸炭焼入れを施したタッピンねじを使用すると、調質焼入れを施したねじと比べ
靭性(粘り強さ)がなく、疲労破壊のリスクが高くなるため、現在でも「タップ加工」を行い、調質焼入れを施したボルトが使用
されています。
そこで弊社では、コンチファスナーAG社のライセンス『CORFLEX®-I(コアフレックス-I™) 熱処理』を採用し、ねじ締結を行う部位
は調質焼入れの性能を持ち、セルフタッピングに必要な先端部位はさらに硬化させる高周波熱処理の製造技術を確立しねじの量産
化を行いました。

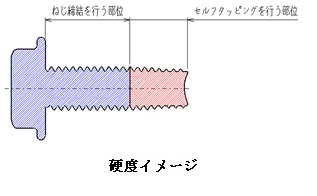

■ 製品概要 - ねじの部位の役割を踏まえ、2種類の硬質化を実現 -
今回発売するねじは、『CORFLEX®-I(コアフレックス-I™)熱処理』の採用により、
セルフタッピングを行う部位は部分焼入れを施すことにより硬度を高くしてお
り、またねじ締結を行う部位は調質ボルトと同等の硬度と引張り強さを持って
おります。このため相手材が高い軸力を必要とする鋼板への締結であっても
疲労破壊に対しては調質ボルトと同等の性能をもち、なおかつセルフタッピ
ングが可能です。
■製品特長 - 3つの特長が連動し、大きなメリットへ -

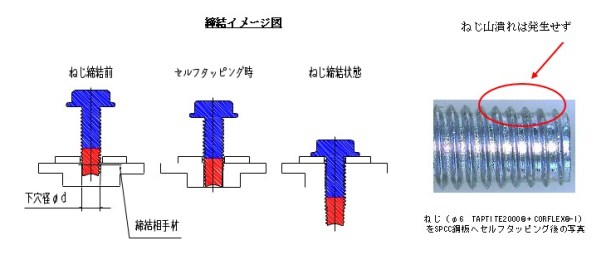

(1)締結相手材が鋼板の場合でもセルフタッピングが可能
セルフタッピングを行うねじ山の硬度が高いため、締結相手材が鋼板であっても高い軸力でのセルフタッピングが可能となります。
(2)疲労破壊のリスクは従来の調質ボルトと同等
セルフタッピングを行うねじ先端部のねじ山のみを硬くしているため、締結を行うねじ山の硬度・引張り強さは従来の調質ボルトと
同等になります。これにより、疲労破壊のリスクは従来の調質ボルトと同等になります。
(3)タップ加工不要によりトータルコスト削減を支援
セルフタッピング化により鋼板へのタップ加工が不要となり、トータルコスト削減を支援します。また、加工工程の削減により設備
の電力消費量が下がり、環境負荷低減にも貢献します。

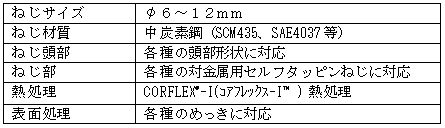

■製品仕様
■今後の販売展開について
(1) 販売ターゲット業界
・ 車輌業界
・ 建築業界
・ 農業機械業界、その他
(2)販売目標
初年度月産100万本の出荷を目指します。
