小型アームドライバ「AD030XY」を新発売

2018/1/10

小型アームドライバ「AD030XY」を新発売

～　操作性を追及した新シリーズがラインアップ　～

■はじめに

　日東精工株式会社（代表取締役社長：材木正己、本社：京都府綾部市井倉町梅ヶ畑20番地、東証一部上場、ＵＲＬ：http://www.nittoseiko.co.jp/）は、2016年9月に低トルク対応のＮＸドライバを発売以来、自動車、電機などの産業分野で高い評価をいただいてまいりました。以降、多くのお客様より、本ドライバを搭載する小型アームドライバのニーズを受けて開発に取り組み、この度、新シリーズ「AD030XY」が完成し、1月17日より発売開始することをここにご案内いたします。

　「AD030XY」は、1月17日～19日に開催される「第8回クルマの軽量化技術展」（東京ビッグサイト）に出展いたします。

■製品開発背景

　当社では「人に優しく、高精度な締付け」をコンセプトに、小型アームドライバを開発してきました。アームドライバシリーズは発売以来、累計で数千台を出荷しており、自動車関連業界を中心に手作業での締付け工程に広くご使用いただいております。

　近年は、自動機械を中心としたIoTやマスカスタマイゼーションによるモノづくりが急速に進んでいるものの、未だ自動化が困難な工程では手作業による締付けが多用されている状況です。従来のアームドライバでは構成部品が大きく、低トルクドライバを搭載した場合にはビット軸の慣性モーメントの影響から回転数を抑制せざる得ない状況にあり、トルク帯に応じた小型シリーズの製品化が求められていました。

■製品特長

　①　ねじ締めの高速化

　　　0.2N･m～3.0N･mまでの低トルク帯に特化し、ビット軸の慣性モーメントを軽減させました。

　②　作業範囲の明確化

　　　XYテーブル型の採用により、従来のアーム型よりも作業範囲を分かりやすくしました。

③　スタート方式は2種から自由選択

　　　ドライバビットを押さえつけることでねじ締め動作をスタートさせるプッシュ式とスタートレバ

　　　ーを握ることでスタートさせるレバー式を、ご注文時に選択が可能です。

　④　締付け作業の効率化（オプション）

　　　最大4箇所の簡易ストッパの取り付けが可能です。これにより、簡単に目的箇所上空に固定するこ

　　　とができ、締付け箇所やねじ取出し位置を探す不要な作業が削減できます。

　⑤　締付け完了を見やすく表示（オプション）

　　　手持ち部分に締付け完了表示を追加し、従来の電子音（標準スイッチボックス）だけでなく目視

　　　による完了確認が可能です。

■製品仕様

項目		内容
設備構成		KXorNXドライバおよびコントローラ,X-Y型アーム先端ツール,スイッチBOX,各ケーブル類
動作範囲	前後	150mm,(オプション:200mm)
	左右	200mm,(オプション:250mm,300mm)
	上下	80mm,(オプション:110mm)
最大許容トルク		3.0N･m
ドライバモータ		KXドライバ(KX050/100/150T2-01,KX100T2-03) NXドライバ(NX008/020T2,NX020T3)
ビット先端形状		十字,マイナス,六角,トルクスなど
機械質量		最大15kg
チャンネル数		最大16組
入力電源電圧		単相AC200~230V±10％ 50/60Hz オプションで単相AC100~115V±10％ 50/60Hz対応可。ただし、SD600T03時は対応不可。

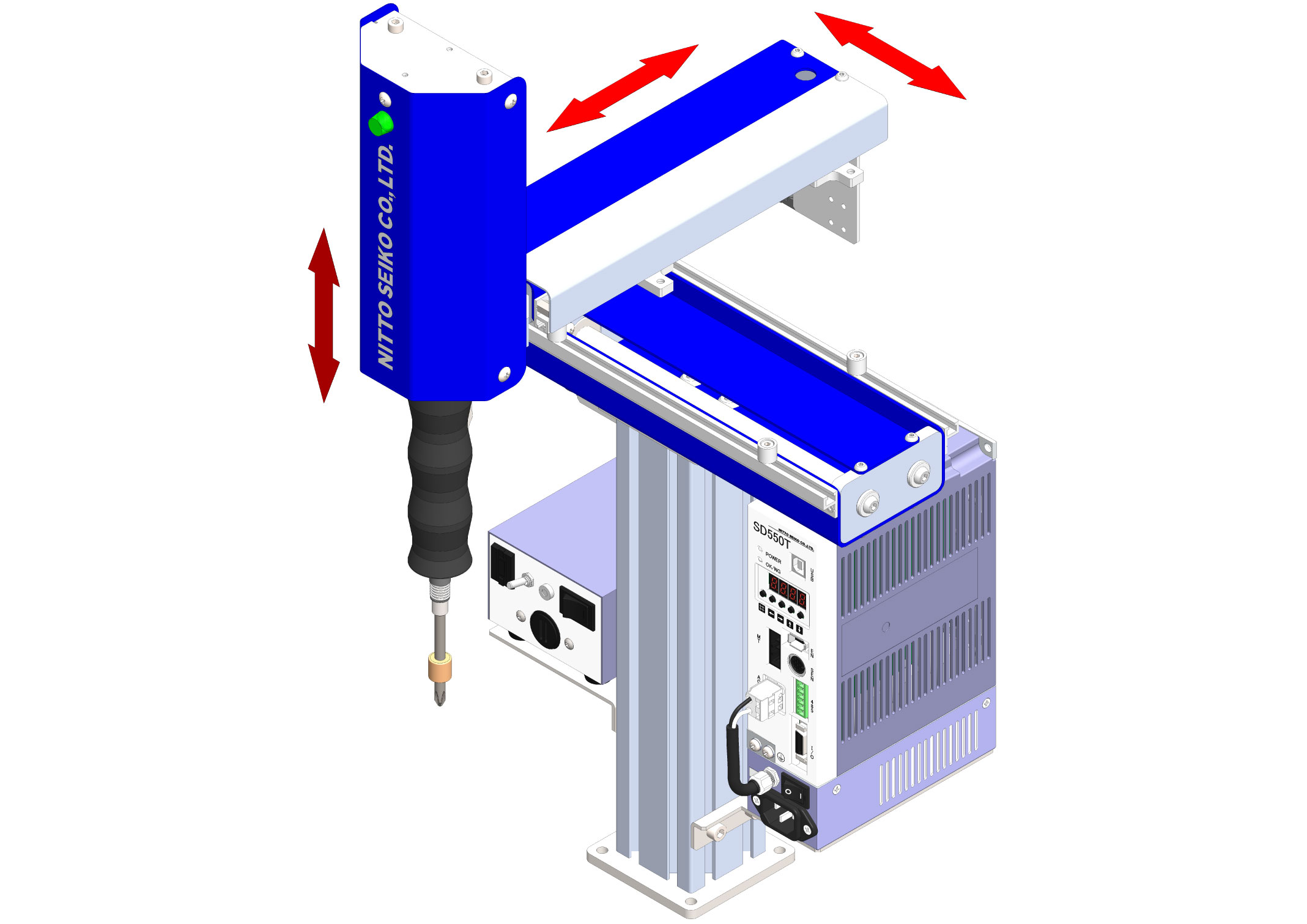

小型アームドライバ「AD030XY」（NXドライバ搭載時）

■販売計画

希望販売価格：AD030XY ＋ KX050T2-01　　 734千円

　　　　　 AD030XY ＋ KX100T2-01 　 734千円

　　　　　 AD030XY ＋ KX150T2-01 　 734千円

　　　　　 AD030XY ＋ KX100T2-03 　 734千円

　　　　　　AD030XY ＋ NX020T2　　　　869千円

　　　　　　AD030XY ＋ NX008T2　　　　944千円

・製品構成に①ドライバコントローラ　②付属品（ケーブル・コネクタ）

③アームドライバコントローラ（スイッチボックス）一式を含む

販売開始日　：２０１８年１月１７日

目標販売台数：３０台／年

主要販売先　：自動車部品業界、電機業界、自動機メーカ等
