日東精工株式会社（代表取締役社長：材木正己、本社：京都府綾部市井倉町梅ヶ畑20番地、東証１部上場、URL：https://www.nittoseiko.co.jp/）は、高輝度ＬＥＤを採用し、日中の屋外環境下でも優れた視認性で流量管理が可能な「 高輝度大型表示器ＤＳ１ 」を２０２０年６月１日から販売を開始いたします。



■製品概要

　本製品は、高輝度赤色ＬＥＤを採用することで広い視野角を確保し、日中の屋外環境下でも優れた視認性で流量管理ができる大型表示器です。ケースはポリカーボネート製ボックスを採用することで、耐衝撃性・防水性に優れており設置場所の幅が広がります。通信対応したディジタル流量指示積算計やバッチカウンタ等の既存受信器を親機とすることで、通信ケーブルの接続と簡易な設定のみで大型表示させることができます。また、汎用端末装置で記録した任意のデータを大型表示する等、様々な流量管理のニーズに対応することができます。



■製品特長
　

（１）高輝度ＬＥＤ採用により日中の屋外環境下でも優れた視認性を確保

　　　高輝度ＬＥＤを表示ユニットに採用することで、日中の屋外環境下でも優れた視認性を確保しており、視野角も広いた
　　　め設置場所を選びません。



（２）ポリカーボネート製ボックス採用により耐衝撃性・防水性を確保

　　　ポリカーボネート製ボックスの採用により、直射日光、風雨、気温等による影響を受けにくく、耐衝撃性と耐候性に優
　　　れています。また、防水シール構造により、屋外使用時の防水性(ＩＰ６５相当)を確保しています。

（３）通信対応既存受信器「ＭＣ７４」「ＭＣ８１」「ＰＨ４」と通信ケーブル接続で簡単大型表示

　　　通信ケーブルの接続と簡単な設定で、ディジタル流量指示積算計「ＭＣ７４」「ＭＣ８１」の場合は、積算流量、瞬時
　　　流量、表示中の値が表示でき、バッチカウンタ「ＰＨ４」の場合は、バッチ量、バッチカウント、トータルカウントを
　　　表示できます。



（４）汎用端末装置「ＮＳ２０１」との連携で、流量管理システムを容易に構築

　　　汎用端末装置「ＮＳ２０１」が持つ流量データ記録機能やバッチコントロール機能により得られたデータを、通信によ
　　　りデータ送信することで大型表示できるため、流量管理システムを容易に構築できます。

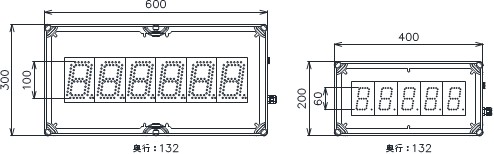

■製品外観・寸法
　
　サイズは2種類

　６桁ケース　型式：ＤＳ１－１０　　　　　　　　　　　　　 　５桁ケース　型式：ＤＳ１－０６

　文字高：１００mm, 文字幅：５６mm　　　　　　　　　　　　文字高：６０mm, 文字幅：３３mm

　



■システム例

　（１）既存受信機との接続

　　　　　 　　　
　　
　（２）汎用端末「ＮＳ２０１」との接続

　　　　　

　　（３）その他機器（ＰＣ・ＰＬＣ等）との接続
                ※_{お客様による通信ソフトウェアの作成が必要。独自通信方式とModbus-RTU方式に対応。}

　　　　　


_{※各種通信ケーブルはお客様にてご準備ください。}

■製品仕様

表示	表示器	屋外対応高輝度赤色7セグメントLED
	文字サイズ	６桁ケース仕様：100H×56W
		５桁ケース仕様：60H×33W
ケース	材質	ポリカーボネート
	防水性能	IP65相当
通信	通信規格	EIA RS-485に準拠
	通信方式	２線式半二重
	同調方式	調歩同期
	ケーブル長	最大500m
	ユニットNo.	00～99
	通信遅延時間	10～500ms選択(誤差10ms以内)
	通信速度	1200/2400/4800/9600/19.2k/38.4k
	データ長	ASCIIコード
	パリティ	なし/奇数/偶数
	ストップビット	1ビット/2ビット
	伝送制御	応答式/連続伝送
	エラーチェック	BCCチェックサム
電源	AC85～264V 50/60Hz　最大容量：40VA
