2020/9/23
高速・高精度PLCによる産業ネットワークを強化
~ 「FEEDMAT FMシリーズ」IoT対応モデルを新発売 ~
日東精工株式会社(代表取締役社長:材木正己、本社:京都府綾部市井倉町梅ヶ畑20番地、東証1部上場、URL:https://www.nittoseiko.co.jp/)は、国産初の自動ねじ締め機を開発して以来、自動ねじ締めロボット、ねじ締めドライバをはじめとする様々な自動組立装置を手がけ、世界中の組立作業をサポートしてまいりました。今回IoTなど産業ネットワークに対応した単軸ねじ締めユニットを2020年10月1日より追加発売することをここに発表いたします。
当社の自動組立装置は、IT製品、家電、住宅設備、遊技機器など幅広い産業分野で活躍しており、とりわけ厳しい品質や性能を要求される自動車関連業界においても高い評価を得ております。
また当社は、工業用ファスナー(ねじ)のトップメーカであり、ねじ及びねじ締め装置両面から締付けの最適化をご提案し、締結作業を軸とした高度なモノづくりを支援しております。
■製品の開発背景
近年は、スマートファクトリーやビッグデータの解析等、IoTを意識したモノづくりが図られ、製品の多品種対応や締付け結果のデータ出力の充実が一段と進んでおります。しかし、従来のコントローラ(RC75-T1)では、拡張可能な産業ネットワークの種類が限られていることやサーボ制御システムをプログラム構築する上で、PLCのスペックを多く消費することから、多様なプログラムを追加することが難しく、IoTへの対応にも大きな課題がありました。このような背景から高速・高精度処理が可能なPLCを搭載したコントローラ(RC77-T1)を開発し、産業ネットワークの拡充とフレキシブルなプログラム対応を可能にしました。
■製品特長
RC77コントローラはサーボ昇降式の単軸ねじ締めユニット(FM513VZ)専用コントローラです。操作盤機能とペンダント機能を併せ持つティーチングペンダントを用い、ねじ締め機の動作パターンやねじ締めドライバの設定を柔軟に操作できます。
1)高速・高精度処理可能なPLCを採用
プログラムステップ数は1500Kステップと十分な容量を確保し、多種多様なプログラム構築が可能です。また、PLC
ソフトウェアの記録・解析機能の活用により、トラブル時のダウンタイム削減に繫がります。
2)産業ネットワークEtherNet/IPに対応
近年成長を続けている産業ネットワークのEtherNet/IPに対応しています。PCなどの上位機器との通信接続により、
RC77コントローラで収集したねじ締めデータを提供することが可能です。
3)従来からのサーボ制御システムを継承
サーボ制御システムを継承しつつ、ティーチング等の操作方法を一部簡略化しました。RC77コントローラと周辺装置
の接続方法は従来機(RC75コントローラ)の接続方法と互換を持たせているため、コントローラの交換が容易です。

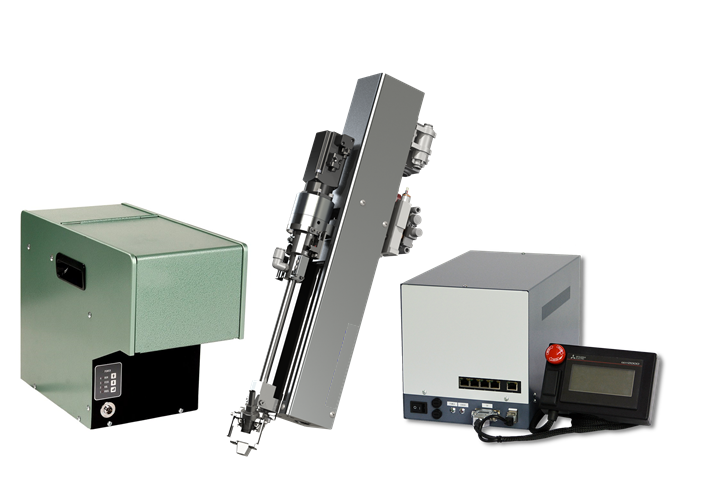

■製品構成図
FF503H FM513VZ RC77-T1(ティーチングペンダントはオプション)
■製品仕様
型式 | RC77-T1 | オプション |
電源電圧 | 単相200~230V 50/60Hz | 単相100~115V 50/60Hz |
制御軸数 | 1軸 | |
位置決め方式 | PTP制御、セミクローズドループ制御 | |
位置検出方式 | インクリメンタルエンコーダ方式 | |
Ethernetポート |
6ポート (内3ポートはシステムで使用) |
|
記憶メモリ | メモリバックアップ | |
外部入力 (注1、注2) | 標準ユーザポート 16点 | 32点追加可能 |
外部出力 (注1、注2) | 標準ユーザポート 16点 | 32点追加可能 |
フィールド ネットワーク |
EtherNet/IP、Ethernet | CC-Link、DeviceNet |
教示方式 | MDI、リモートティーチング、 ダイレクトティーチング |
|
ポイント管理 | 全ポイント合計:1000ポイント | |
ラダープログラム | 1500Kステップ (約26Kステップをシステムで使用) |
|
外形寸法 W×H×D |
200×210×325mm |
|
質量 |
約8.0 kg |
|
ティーチング ペンダント |
ハンディ式タッチパネル (非常停止スイッチ、デッドマンスイッチ付) ペンダントを操作盤として使用することも可能 |
|
パソコン対応ソフト |
|
KV STUDIO (注3) |
概略寸法 |
1,000(W) × 1,300(D) × 2,000(H) |
希望販売価格 :FM513VZ + RC77-T1 1,425千円
(税抜き) ティーチングペンダント(オプション) 90千円
製品構成 :①ねじ締めユニットFM513VZ
②ねじ締め機コントローラRC77-T1
③ねじ供給装置FF503H
④KXドライバ一式
⑤付属品(ケーブル)一式
⑥オプション ティーチングペンダント
販売開始日 :2020年 10月 1日
目標販売台数 :月50台
主要販売先 :自動車部品業界、電機メーカ、自動機メーカ 等
