2021/10/18
Modbus-RTUプロトコル対応により通信機能オプションを強化
~ ディジタル流量指示積算計MC75・MC82を新発売 ~
日東精工株式会社(代表取締役社長:材木正己、本社:京都府綾部市井倉町梅ヶ畑20番地、東証1部上場、URL:https://www.nittoseiko.co.jp/)は、2従来モデルから通信機能を強化し、Modbus-RTUプロトコルに対応した「ディジタル流量指示積算計MC75・MC82」を2021年11月1日から発売を開始いたします。
■製品概要
MC75は、流量計からのパルスを周期演算し、その値に流量計の係数を乗算して瞬時流量をディジタル表示します。また、無単位パルス信号を単位パルス信号にスケーリングしてパルス出力するとともに、積算表示します。
MC82は、流量に比例したアナログ信号をV/F変換し、瞬時流量および積算流量をディジタル表示します。
いずれの機種もオプションにより、アナログ出力、比較出力およびRS- 485通信機能を設けることができます。RS-485通信機能は、積算流量、瞬時流量、表示中の値、比較出力設定値、表示状態、比較出力状態の読み出しや比較出力設定値の書き込み等が可能です。また、通信プロトコルは従来からの方式と、新たにModbus-RTUプロトコルに対応しました。
■製品特長
(1)キー操作または外部信号により表示(瞬時流量/積算流量)切り替えが可能
前面パネルのSキーまたは外部からのスイッチ入力信号により、表示を(瞬時流量表示/積算流量表示)に
切り替えることができます。
(2)ニーズに合わせたオプション機能
PLC等の通信機器へ接続が可能です。積算流量、瞬時流量の取得をはじめ、比較出力機能オプションを
付加した場合の比較出力設定値の書き込みや比較出力状態が取得できるなど、データ管理が容易に
行えるようになります。
(4)高輝度大型表示器に簡単接続 ※1
積算流量、瞬時流量、表示中の値は、プログラムレスで高輝度大型表示器(DH1/DS1(オプション))に
簡単に接続できます。

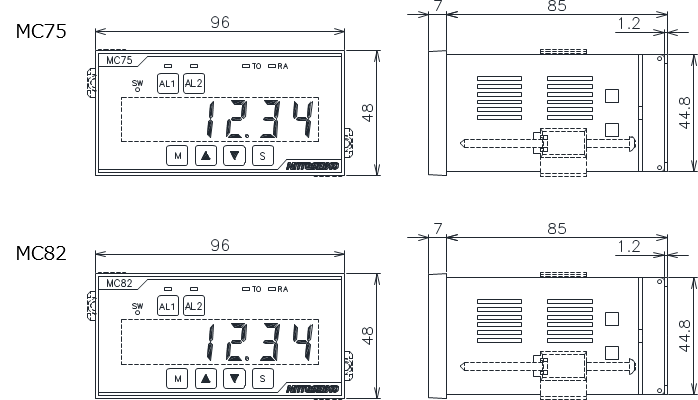

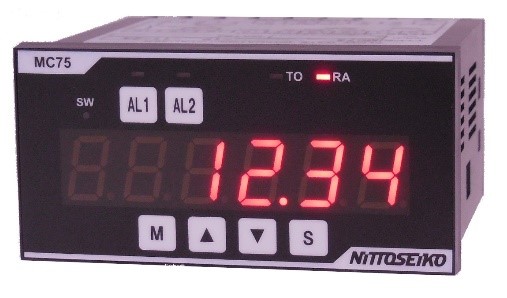

■製品外観・寸法
MC75 MC82
■使用例
■製品仕様
MC75
パルス入力 | 入力種類 (いずれか) |
有電圧無接点入力 |
オープンコレクタ入力/無電圧有接点入力 | ||
瞬時流量計測 | 計測方式 | 周期計測演算方式 |
流量表示 |
表示器 | 赤色7セグメントLED |
文字サイズ |
7.9W×14.2H 6桁 |
|
アナログ出力 |
出力対象 | 瞬時流量または積算流量を選択 |
出力信号 | 電圧出力または電流出力を選択 | |
電圧:1~5V,0~5V,0~10VDC | ||
電流:4~20mADC | ||
パルス出力 |
信号内容 | 分配出力または有単位出力を選択 |
信号種類 | 12V無接点またはオープンコレクタを選択 | |
比較出力 |
出力点数 | 2点 |
比較対象 | 瞬時流量または積算流量を選択 | |
出力形態 | 上限出力または下限出力を選択 | |
信号種類 | 無電圧有接点信号 | |
通信機能 |
通信規格 | EIA RS-485に準拠 |
通信方式 | 2線式半二重 | |
プロトコル | 独自方式またはModbus-RTU方式 | |
通信内容 | 読み出し:表示中の値、比較出力設定値、アナログ出力上下限値、 積算初期値、表示状態、比較出力状態、瞬時流量、積算流量 |
|
書き込み:比較出力設定値、アナログ出力上下限値、積算初期値 | ||
電源 | AC電源タイプ:AC85~264V 50/60Hz | |
DC電源タイプ:DC11~48V (リップル5%以下) | ||
保護構造 | IP65 (前面パネル) |
アナログ入力 | 入力種類 (いずれか) |
直流電流入力:4~20mA,0~20mADC |
直流電圧入力:1~5V,0~5V,0~10VDC | ||
流量計測 | 計測方式 | V/F変換方式 |
流量表示 |
表示器 | 赤色7セグメントLED |
文字サイズ |
7.9W×14.2H 6桁 |
|
アナログ出力 |
出力対象 | 瞬時流量または積算流量を選択 |
出力信号 | 電圧出力または電流出力を選択 | |
電圧:1~5V,0~5V,0~10VDC | ||
電流:4~20mADC | ||
パルス出力 |
信号内容 | 有単位出力 |
信号種類 | 12V無接点またはオープンコレクタを選択 | |
比較出力 |
出力点数 | 2点 |
比較対象 | 瞬時流量または積算流量を選択 | |
出力形態 | 上限出力または下限出力を選択 | |
信号種類 | 無電圧有接点信号 | |
通信機能 |
通信規格 | EIA RS-485に準拠 |
通信方式 | 2線式半二重 | |
プロトコル | 独自方式またはModbus-RTU方式 | |
通信内容 | 読み出し:表示中の値、比較出力設定値、アナログ出力上下限値、 積算初期値、表示状態、比較出力状態、瞬時流量、積算流量 |
|
書き込み:比較出力設定値、アナログ出力上下限値、積算初期値 | ||
電源 | AC電源タイプ:AC85~264V 50/60Hz | |
DC電源タイプ:DC11~48V (リップル5%以下) | ||
保護構造 | IP65 (前面パネル) |
ターゲット業界 既存流量計使用ユーザ等
目標販売台数 MC75:40台/年、MC82:15台/年
