2023/11/14
高精度・高機能NXドライバT3シリーズ
~ 新たに高トルクモデル2機種をCEマーキング仕様にアップグレード ~
日東精工株式会社 (代表取締役社長 : 荒賀誠、本社 : 京都府綾部市井倉町梅ヶ畑20番地、東証プライム、https://www.nittoseiko.co.jp/) は、高精度・高機能ねじ締めドライバ:NXドライバT3シリーズの高トルクモデル2機種を、新たにCEマーキング仕様にアップグレードし、2023年12月1日より販売いたします。
■製品概要
NXドライバT3シリーズおよびSD600Tコントローラシリーズは、2016年に当社ねじ締めドライバの高精度・高機能モデルとして販売を開始して以来、様々な分野でご好評をいただいております。2019年には当シリーズ全5機種のうち、低トルクモデル3機種をCEマーキングに対応いたしました。
このたび新たにCEマーキング仕様にアップグレードした2機種は、シリーズ全5機種のうちの高トルクモデルに当たります。海外市場、とりわけ欧州市場からは、前回アップグレードした3機種だけでなく、高トルクモデルのCEマーキング対応の要望が多く、今回はそれに応える形でのアップグレードとなりました。これで、当シリーズは全機種がCEマーキング仕様となります。
■製品仕様
ツールユニット型式 | NX200T3-06S*-20 | NX500T3-0AS*-20 |
設定トルク範囲(N・m) | 5~20 | 10~45 |
最高回転速度(min-1) | 1,000 | 420 |
出力トルク精度 | 3σ/x=2%以下 | |
トルクセンサ | 遊星ギア式反力トルクセンサ(歪ゲージ) | |
ツールユニット質量(kg) | 3.2 | 3.7 |
コントローラ型式 | SD600T10-2020-CN | |
締付け方法 | トルク法/角度法 | |
チャンネル数 | 最大32 (0~31ch) | |
外部I/O点数 | 入力 | 12点 (システム7点専有) |
出力 | 10点 (システム5点専有) | |
記憶メモリ | EEPROM | |
自己診断機能 | システム異常時エラー番号表示と外部I/O出力 | |
入力電源電圧 | 単相AC200V~230V±10% 50/60Hz | |
最大電源容量 | 1400VA | |
外観寸法 | 102 (W) ×180 (H) ×170 (D) | |
コントローラ質量 | 1.5kg |
■製品外観
|
|

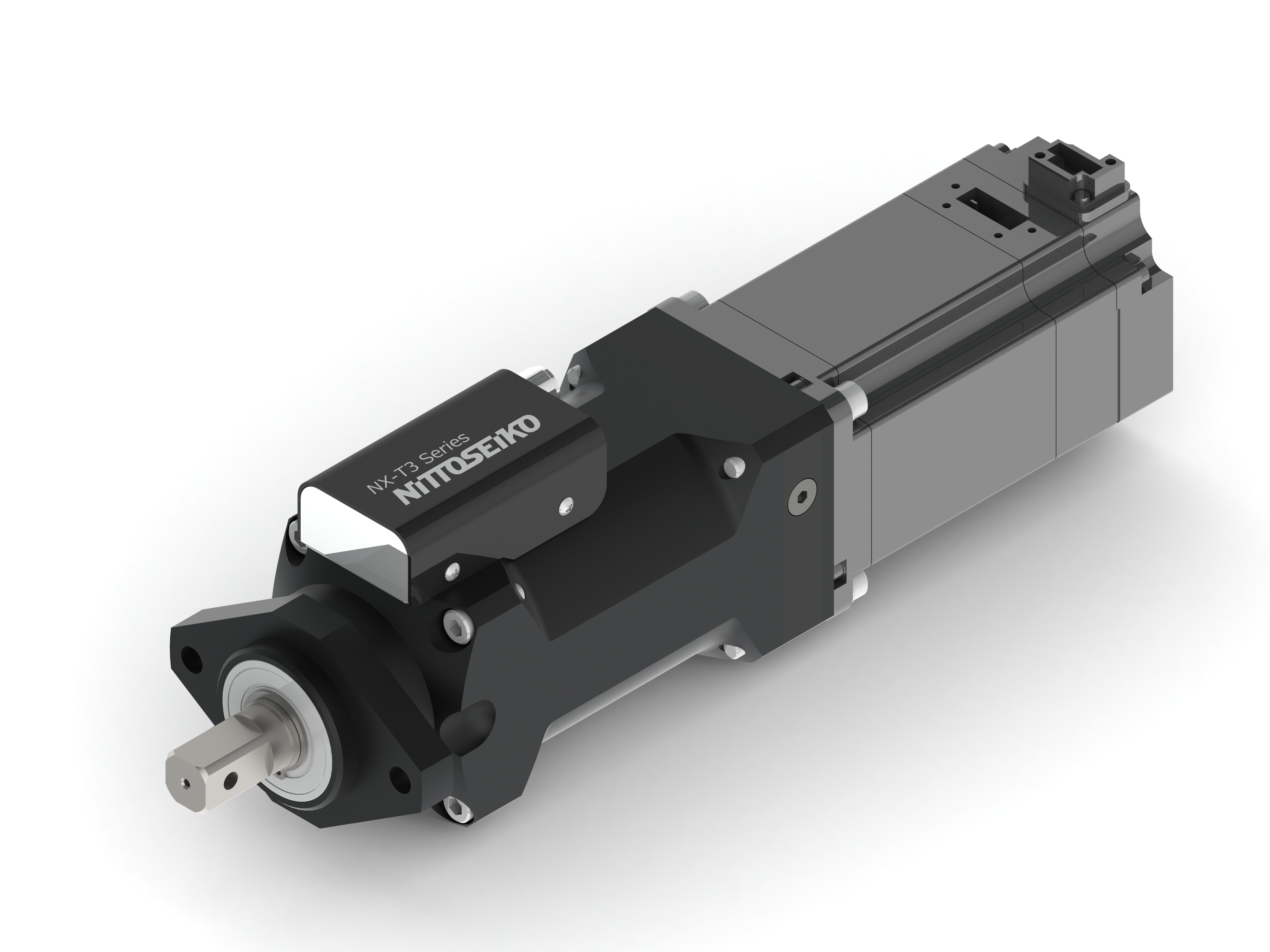

ツールユニット NX500T3-06S*-20 |

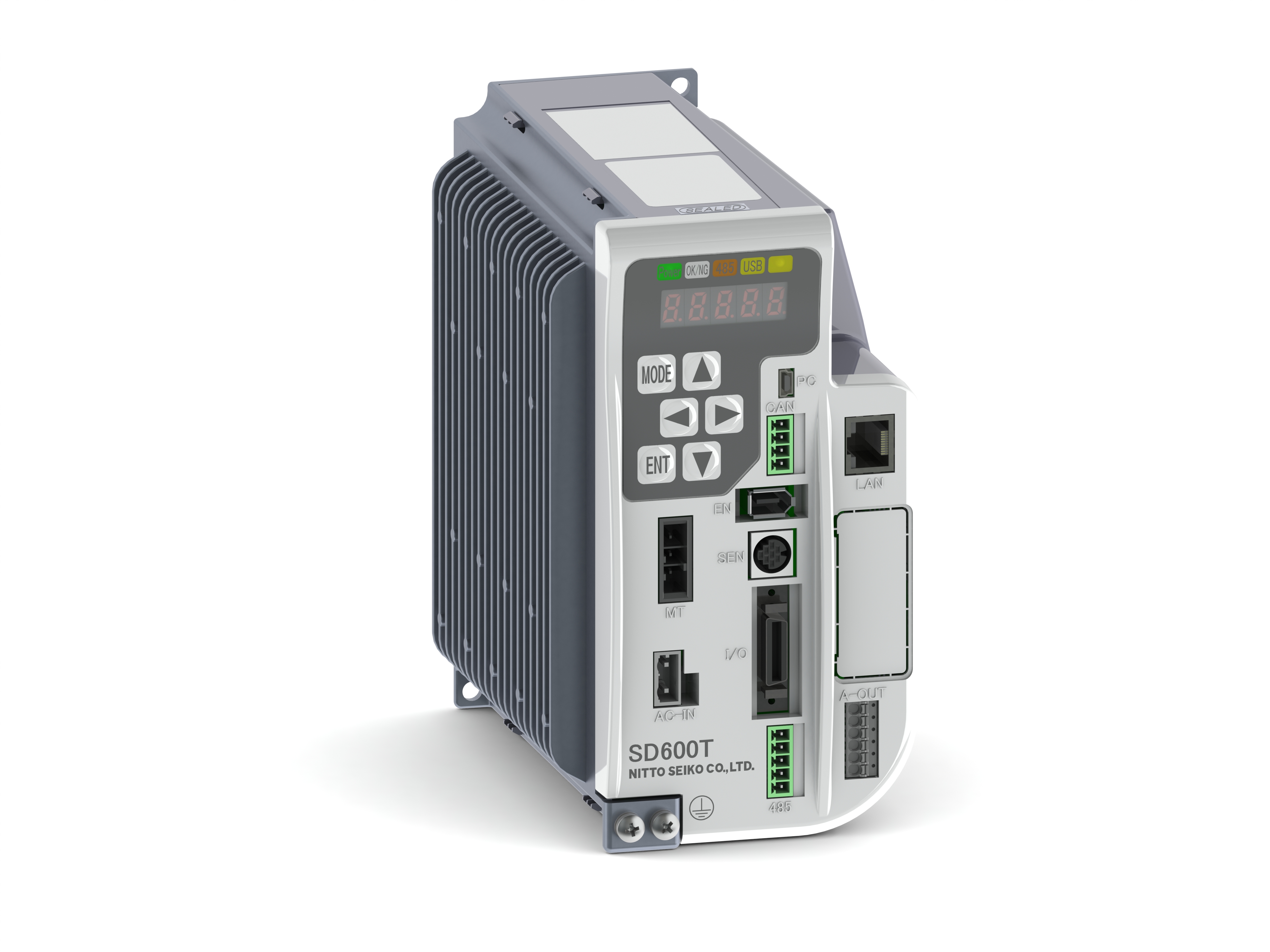

コントローラ SD600T10-2020-CN |
■販売計画
希望販売価格 :
|
NX200T3 セット品 |
|
NX200T3-06S*-20 |
809千円 |
|
SD600T10-2020-CN |
||
ケーブル、コネクタ類一式 |
||
|
NX500T3 セット品 |
|
NX500T3-0AS*-20 |
908千円 |
|
SD600T10-2020-CN |
||
ケーブル、コネクタ類一式 |
販売開始日 : 2023年 12月 1日
目標販売台数 : 10台/月
主要販売先 : 自動車部品業界、電機メーカ、自動機メーカ 等
