クリンチングスタッド「ＪＯＩＳＴＵＤ（ジョイスタッド）」の使用用途に応じた高機能製品を開発

2023/1/25

クリンチングスタッド「ＪＯＩＳＴＵＤ(ジョイスタッド)」の使用用途に応じた高機能製品を開発

～　高い回り止め強度、省スペース、防水機能を持つ３シリーズを追加　～

　日東精工株式会社（代表取締役社長:材木正己、本社:京都府綾部市井倉町梅ヶ畑２０番地、東証プライム、https://www.nittoseiko.co.jp/）は、２０２１年２月１日に販売を開始しましたファスナー製品　新型クリンチングスタッドの製品名称を「ＪＯＩＳＴＵＤ（ジョイスタッド）－Ｓ」に変更します。（新名称の末尾“Ｓ”は、標準タイプを意味します）

　現在、ＥＶ化が進む自動車業界のユーザ様を中心にご評価いただいており、より特殊な用途（使用環境・ワーク条件など）にも対応可能なジョイスタッドの開発・改良を進めてまいりました。この度、多くのご要望を頂いた３タイプ（高い回り止め強度、省スペース、防水機能）の製品を開発し、２０２３年２月1日より販売を開始することにいたしました。なお、全ての製品について、既に特許を出願しております。

　また製品のラインナップ化を行うため、新名称の変更に合わせ製品ロゴ　　も新たに採用し、今後の製品ＰＲなど広く使用して参ります。なお、名称変更に伴う本製品の形状・性能などの変更はございません。

■開発背景

　鋼板などの相手材に頭部を圧入して一体化させるクリンチングスタッドは、自動車業界を中心に多くの業界で採用されています。製品の高精度・高品質化が求められる昨今、これらの要求に応えるため反りやバリの発生を軽減しつつ、従来品以上の回り止め強度（空転トルク）を実現する「ＪＯＩＳＴＵＤ－Ｓ」を開発し製造販売を行ってきました。様々な部位への採用が検討される中で、多岐に渡るニーズがありました。

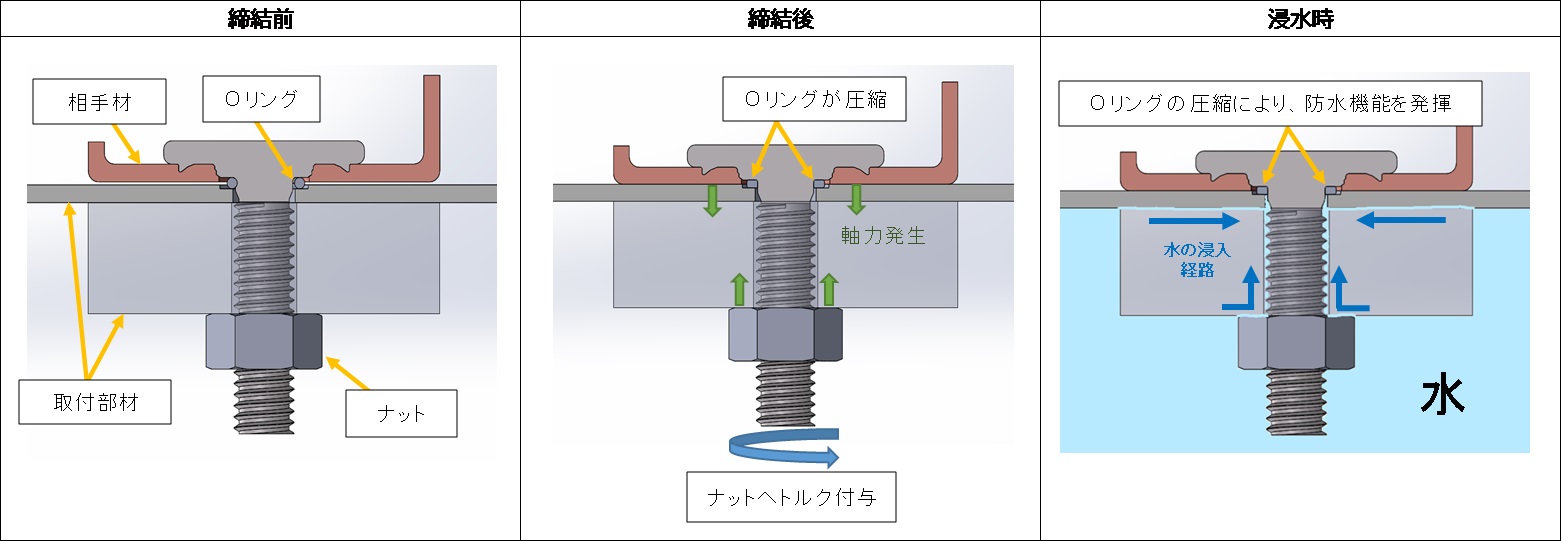

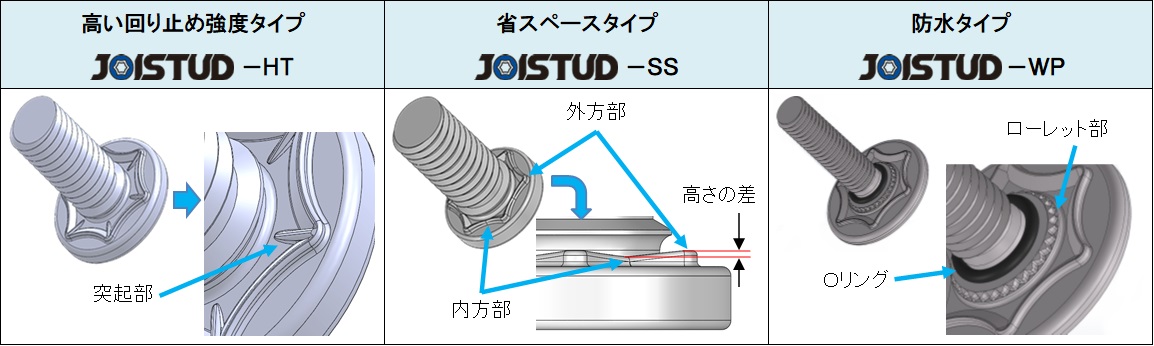

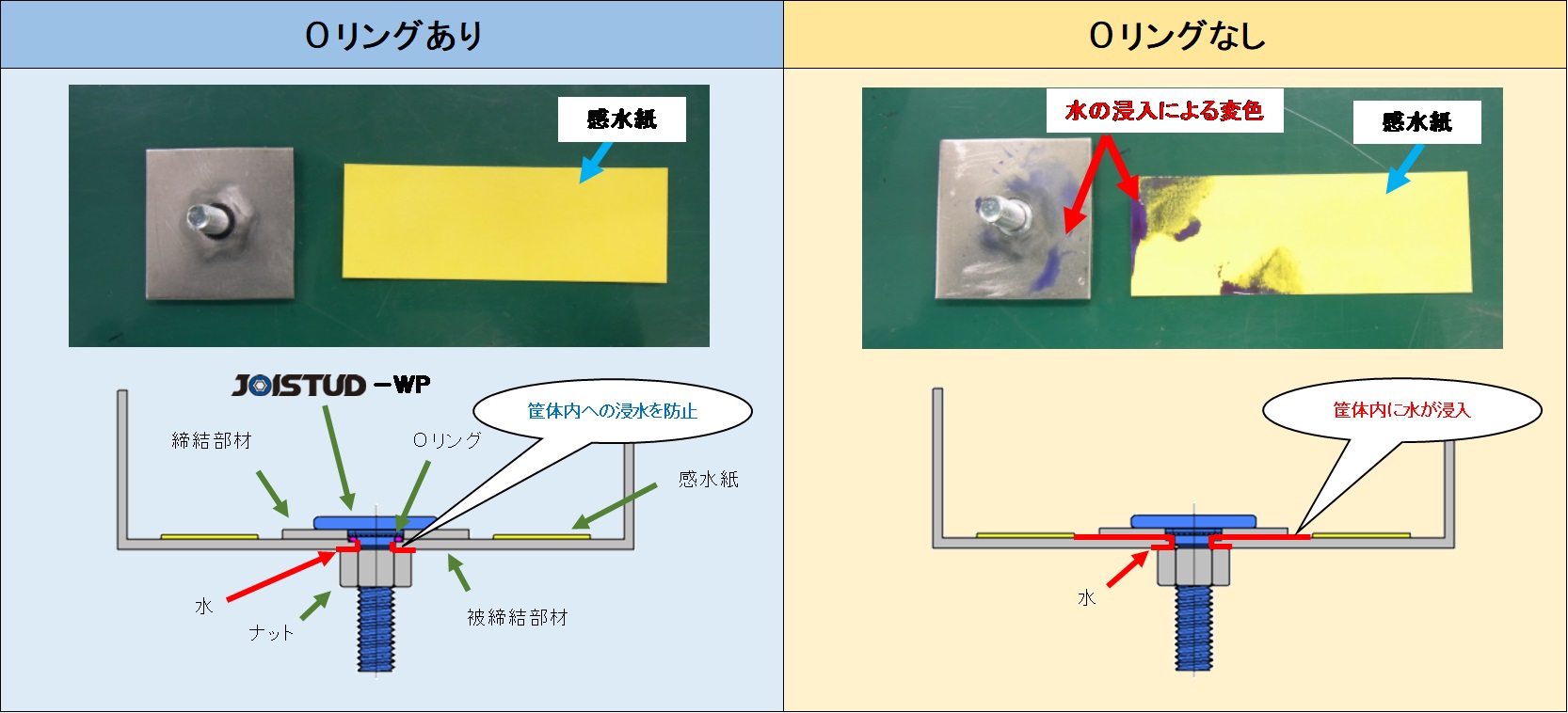

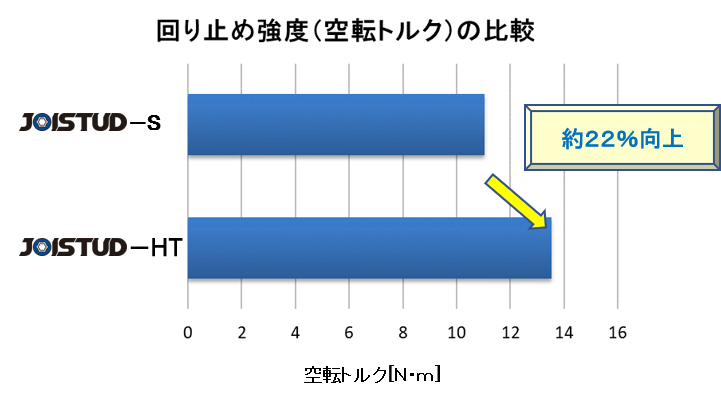

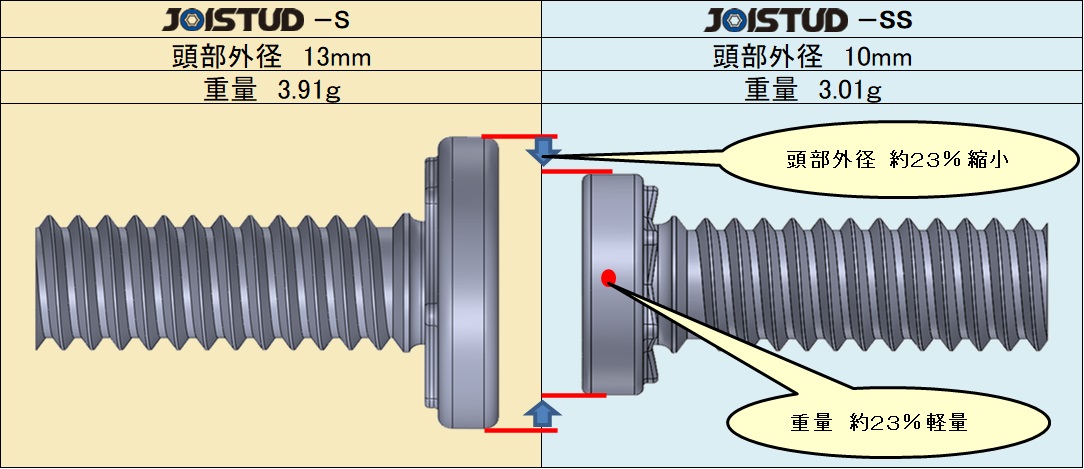

　この様な背景からこれまで当社で培われた工業用ファスナー（ねじ）の製造技術や金型製造技術を活かして研究を重ねた結果、高い回り止め強度「ＪＯＩＳＴＵＤ－ＨＴ」、省スペース化「ＪＯＩＳＴＵＤ－ＳＳ」、防水機能「ＪＯＩＳＴＵＤ－ＷＰ」とそれぞれの用途に特化した製品の開発に成功いたしました。「ＪＯＩＳＴＵＤ－Ｓ」同様に締結部材に圧入するだけでこれまで以上の製品品質を実現し、お客様のモノづくりを強力にサポートしてまいります。

■製品概要・特長

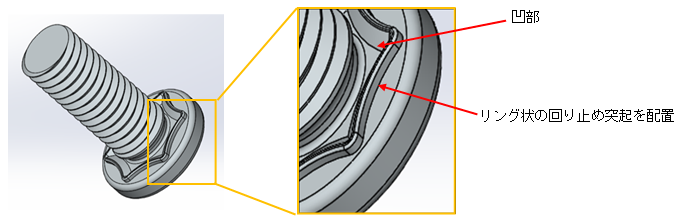

　「ＪＯＩＳＴＵＤ」シリーズは、従来のクリンチングスタッドボルトで採用されていた一様な厚さのローブ状回り止め突起に代え、ローブ状の縁部のみをリング状に残した回り止め突起（下図参照）を採用することで、部材圧入時に締結部材に掛かる負荷を軽減し、締結部材の反りを抑制します。また、回り止め突起内側の凹部に圧入時に変形する締結部材を収容できるため、この変形部分がおねじ側に突出してバリとなることを防止するとともに、回転方向への回り止め強度を向上します。
