【ねじの知識】 よく使用されている頭部形状寸法
ねじの頭部には作業性、軽量化、ゆるみにくさ（に繋げるもの）など様々な働きを持ちます。
今回はよく使用される頭部形状を紹介し、品質管理にとても重要な0番とJISの頭部形状寸法表を公開します。
０番十字穴頭部形状寸法
・Qは十字穴ゲージ沈み深さとします。
・頭部の偏心Fは軸心に対する偏心とします。
・0番十字穴形状寸法は、JISB1012のS形によります。

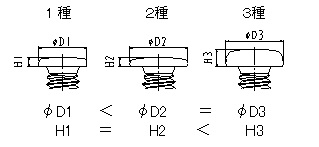

1種・2種・3種のイメージ図
なべ頭

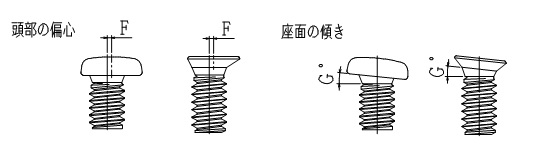

頭部の偏心・座面の傾き
| 駆動部 | 呼び径 | Ｄ | Ｈ | m | Ｑ | ※F | ※G | |||
| d | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 最小～最大 | 最大 | 最大 | ||
| 0番 | 1種 | ※M1.2 | 1.8 | +0.05 -0.1 |
0.45 | ±0.05 | 1.3 | 0.30～0.50 | 0.1 | 2° |
| M1.4 | 2.0 | 0.5 | 1.55 | 0.51～0.74 | ||||||
| (M1.6) | 2.4 | 0 -0.14 |
0.55 | 0 -0.1 |
1.65 | 0.56～0.84 | ||||
| M1.7 | 2.5 | +0.05 -0.1 |
0.5 | ±0.05 | 1.7 | 0.61～0.89 | ||||
| M2 | 3.0 | +0.05 -0.2 |
0.6 | ±0.08 | 2 | 0.91～1.21 | ||||
| M2.3 | 3.5 | 0.7 | 2.2 | 1.06～1.41 | 0.15 | |||||
| (M2.5) | 3.8 | 0 -0.25 |
0.9 | 0 -0.14 |
||||||
| M2.6 | 4.0 | +0.05 -0.2 |
0.8 | ±0.08 | ||||||
| M1.2 | 2.0 | +0.05 -0.1 |
0.45 | ±0.05 | 1.3 | 0.30～0.50 | 0.1 | 2° | ||
| ※ | M1.4 | 2.5 | 0.5 | 1.55 | 0.51～0.74 | |||||
| 2種 | M1.6 | 2.8 | 0 -0.14 |
0.55 | 0 -0.1 |
1.65 | 0.56～0.84 | |||
| M1.7 | 3.0 | +0.05 -0.1 |
0.5 | ±0.05 | 1.7 | 0.61～0.89 | ||||
| M2 | 3.5 | +0.05 -0.2 |
0.6 | ±0.08 | 2 | 0.91～1.21 | ||||
| 3種 | ※M1.2 | 2.0 | +0.05 -0.1 |
0.7 | ±0.05 | 1.35 | 0.35～0.53 | 0.1 | 2° | |
| M1.4 | 2.5 | 0.8 | 1.65 | 0.56～0.84 | ||||||
| (M1.6) | 2.8 | 0 -0.14 |
0.85 | 0 -0.1 |
1.8 | 0.71～1.00 | ||||
| M1.7 | 3.0 | +0.05 -0.1 |
0.9 | ±0.05 | 1.9 | 0.81～1.10 | ||||
| M2 | 3.5 | +0.05 -0.2 |
1 | ±0.08 | 2.1 | 1.01～1.31 | ||||
| M2.3 | 4.0 | 1.1 | 2.2 | 1.06～1.41 | 0.15 | |||||
| (M2.5) | 4.3 | 0 -0.25 |
1.3 | 0 -0.14 |
||||||
| M2.6 | 4.5 | +0.05 -0.2 |
1.2 | ±0.08 | ||||||

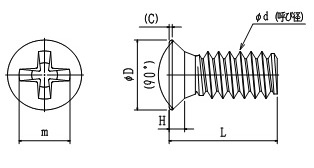

皿頭・頭部高さの管理方法
| 駆動部 | 種類 | 呼び径 | Ｄ | Ｈ | m | Ｑ | ※F | ※G | C 参考値 |
||
| d | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 最小～最大 | 最大 | 最大 | |||
| 0番 | 1種 | M1.2 | 1.8 | +0.05 -0.1 |
0.40 | 0 -0.05 |
1.35 | 0.35～0.53 | 0.1 | 2° | 0.1 |
| M1.4 | 2.0 | 0.45 | 1.55 | 0.51～0.74 | 0.15 | ||||||
| (M1.6) | 2.4 | 0 -0.14 |
0.50 | 1.65 | 0.56～0.84 | ||||||
| M1.7 | 2.5 | +0.05 -0.1 |
0.50 | 1.7 | 0.61～0.89 | ||||||
| M2 | 3.0 | +0.05 -0.2 |
0.60 | 0 -0.08 |
2 | 0.91～1.21 | 0.1 | ||||
| M2.3 | 3.5 | 0.70 | 2.2 | 1.06～1.41 | 0.15 | ||||||
| (M2.5) | 3.8 | 0 -0.25 |
0.80 | ||||||||
| M2.6 | 4.0 | +0.05 -0.2 |
0.80 | 0 -0.1 |
|||||||
| 3種 | M1.2 | 2.0 | +0.05 -0.1 |
0.50 | 0 -0.05 |
1.35 | 0.35～0.53 | 0.1 | 2° | 0.15 | |
| M1.4 | 2.5 | 0.70 | 1.65 | 0.56～0.84 | |||||||
| (M1.6) | 2.8 | 0 -0.14 |
0.80 | 1.8 | 0.71～1.00 | 0.2 | |||||
| M1.7 | 3.0 | +0.05 -0.1 |
0.80 | 1.9 | 0.81～1.10 | 0.15 | |||||
| M2 | 3.5 | +0.05 -0.2 |
0.90 | 0 -0.08 |
2.1 | 1.01～1.31 | |||||
| M2.3 | 4.0 | 1.00 | 2.2 | 1.06～1.41 | 0.15 | ||||||
| (M2.5) | 4.3 | 0 -0.25 |
1.10 | ||||||||
| M2.6 | 4.5 | +0.05 -0.2 |
1.10 | ||||||||
ＪＩＳ頭部形状寸法
| ねじの 呼び |
ピッチ | 十字穴 の番号 |
なべ頭 | 皿頭 | 丸皿頭 | |||||||||
| dk | k | dk | k | dk | k + f | |||||||||
| d | P | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |
| M2 | 0.4 | 1 | 3.5 | 0 -0.4 |
1.3 | ±0.1 | 4 | 0 -0.4 |
1.2 | 0 -0.2 |
4 | 0 -0.4 |
1.6 | 0 -0.4 |
| M2.2 | 0.45 | 4 | 1.5 | 4.4 | 1.3 | 4.4 | 1.8 | |||||||
| M2.3 | 0.4 | 4 | 1.5 | 4.6 | 1.35 | 4.6 | 1.85 | |||||||
| M2.5 | 0.45 | 4.5 | 1.7 | 5 | 1.45 | 5 | 2.05 | |||||||
| M2.6 | 0.45 | 4.5 | 1.7 | 5.2 | 1.5 | 5.2 | 2.1 | |||||||
| M3 | 0.5 | 2 | 5.5 | 0 -0.5 |
2 | ±0.15 | 6 | 0 -0.5 |
1.75 | 0 -0.3 |
6 | 0 -0.5 |
2.45 | 0 -0.5 |
| M3.5 | 0.6 | 6 | 2.3 | 7 | 2 | 7 | 2.8 | |||||||
| M4 | 0.7 | 7 | 2.6 | 8 | 2.3 | 8 | 3.2 | |||||||
| M4.5 | 0.75 | 8 | 0 -0.6 |
2.9 | 9 | 0 -0.6 |
2.55 | 9 | 0 -0.6 |
3.55 | ||||
| M5 | 0.8 | 9 | 3.3 | 10 | 2.8 | 10 | 4 | |||||||
| M6 | 1 | 3 | 10.5 | 0 -0.7 |
3.9 | ±0.2 | 12 | 0 -0.7 |
3.4 | 0 -0.4 |
12 | 0 -0.7 |
4.8 | 0 -0.6 |
| M8 | 1.25 | 14 | 0 -0.8 |
5.2 | 16 | 0 -0.8 |
4.4 | 16 | 0 -0.8 |
6.2 | ||||
| ねじの 呼び |
ピッチ | 十字穴 の番号 |
トラス頭 | バインド頭 | ||||||
| dk | k | dk | k + f | |||||||
| d | P | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |
| M2 | 0.4 | 1 | 4.5 | 0 -0.4 |
1.2 | ±0.1 | 4.3 | 0 -0.4 |
1.2 | ±0.15 |
| M2.2 | 0.45 | 5 | 1.3 | 4.7 | 1.3 | |||||
| M2.3 | 0.4 | 5.2 | 1.4 | 4.9 | 1.4 | |||||
| M2.5 | 0.45 | 5.7 | 1.5 | 5.3 | 1.5 | |||||
| M2.6 | 0.45 | 5.9 | 1.6 | 5.5 | 1.6 | |||||
| M3 | 0.5 | 2 | 6.9 | 0 -0.5 |
1.9 | ±0.15 | 6.3 | 0 -0.5 |
1.9 | ±0.2 |
| M3.5 | 0.6 | 8.1 | 2.2 | 7.3 | 2.2 | |||||
| M4 | 0.7 | 9.4 | 2.5 | 8.3 | 2.5 | |||||
| M4.5 | 0.75 | 10.6 | 0 -0.6 |
2.8 | 9.3 | 0 -0.6 |
2.8 | |||
| M5 | 0.8 | 11.8 | 3.1 | 10.3 | 3.1 | |||||
| M6 | 1 | 3 | 14 | 0 -0.7 |
3.7 | ±0.2 | 12.4 | 0 -0.7 |
3.7 | |
| M8 | 1.25 | 17.8 | 0 -0.8 |
4.8 | 16.4 | 0 -0.8 |
4.8 | ±0.3 | ||
